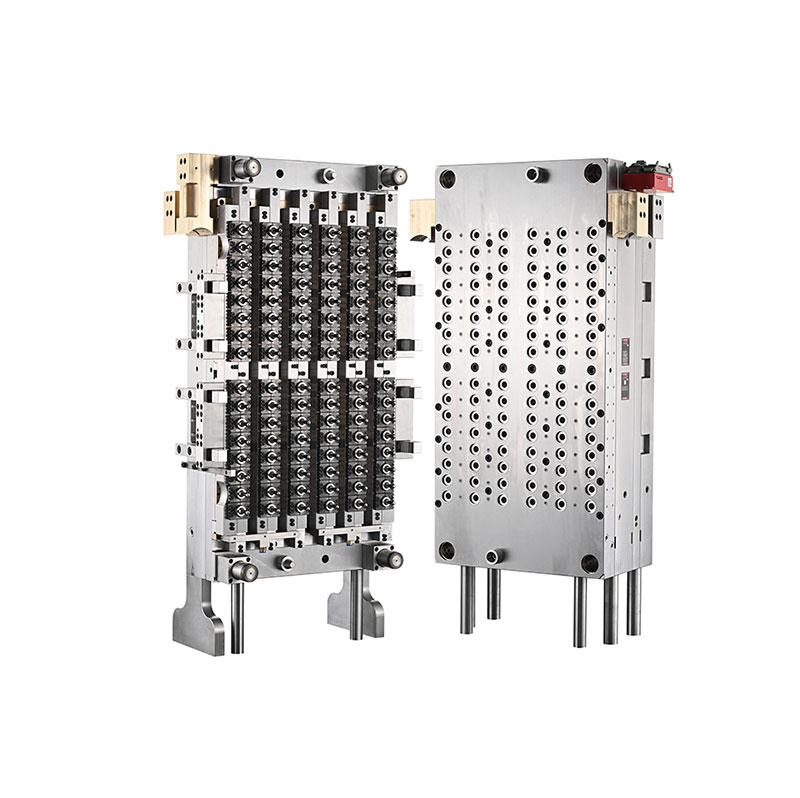

Daelong, kiinalainen ruiskuvalumuottien valmistaja, jolla on yli 30 vuoden kokemus alalta, tarjoaa tarkkuustyökaluratkaisuja suurien määrien muovipakkausten tuotantoon. The96-ontelo 29 25 kaula lemmikkiaihio, jossa neulaventtiiliporttion suunniteltu vaativaan PET-aihioiden valmistukseen, jossa yhdistyvät korkea-onteloinen asettelu, kontrolloitu kuumakanavajärjestelmä ja yhteensopivuus automatisoitujen tuotantolaitteiden kanssa, jotta se tukee tasaista tuotantoa juoma-, ruoka- ja päivittäisissä kemiallisissa pakkaussovelluksissa.
Suorituskykyinen PET-aihiomuotti vaikuttaa suoraan tuotannon tehokkuuteen, mittojen koostumukseen, materiaalien käyttöön ja loppupään pullon laatuun. 96-onteloinen kokoonpano mahdollistaa sen, että valmistajat voivat tuottaa useita esimuotteja jokaisessa ruiskutusjaksossa, kun taas neulaventtiilin portin kuumakanavajärjestelmä auttaa hallitsemaan sulatteen toimitusta yksittäisissä porteissa. Valmistajille, jotka käyttävät yhteensopivia Nestal-ruiskuvalukoneita ja viiden aseman robottiautomaatiota, oikea muottirakenne voi tukea vakaata, toistettavaa tuotantoa. Tässä artikkelissa selitetään muotin toimintaperiaatteet, tärkeimmät materiaalivalinnat, tekniset edut, valintakriteerit, huoltovaatimukset ja käytännön näkökohdat korkean onkalon PET-aihioinvestoinnin arvioinnissa.
PET-aihiot ovat ruiskupuristettuja komponentteja, jotka sen jälkeen kuumennetaan uudelleen ja venytetään puhallusmuovataan pulloihin tai muihin astioihin. Niiden mitat, materiaalin jakautuminen, kaulan geometria ja pinnan kunto vaikuttavat valmiin pakkauksen suorituskykyyn.
96-onteloinen muotti sisältää 96 yksittäistä onteloasentoa, mikä mahdollistaa oikein konfiguroidun ruiskuvalujärjestelmän muodostamisen jopa 96 aihiota yhdessä täydellisessä muovausjaksossa. Tämä järjestely soveltuu erityisen hyvin valmistajille, jotka etsivät suurta tuotantokapasiteettia ilman lukuisia erillisiä muovauskoneita.
29/25 kaulan spesifikaatio identifioi aiotun kaulan viimeistelyn. Ostajien tulee vahvistaa tarkka kierreprofiili, tiivistysmitat, sulkimen yhteensopivuus ja asiaankuuluva kaulan viimeistelypiirros ennen tilaamista. Nämä yksityiskohdat määräävät, sopiiko valmis aihio suunniteltuun korkkiin ja pullonpuhallusprosessiin.
Daelongin tuotetietojen mukaan tämä muotti on suunniteltu viisiasemaisella robottijärjestelmällä varustettuihin Nestal-ruiskuvalukoneisiin. Todellinen yhteensopivuus tulee varmistaa ostajan konemallin, levyn mittojen, ruiskutuskapasiteetin ja automaatiokokoonpanon perusteella.
Korkeaonteloisessa ruiskuvalussa sulan PET:n jakaminen tasaisesti kaikkiin onteloihin on suuri tekninen haaste. Sulalämpötilan, paineen, virtausvastuksen tai portin suorituskyvyn vaihtelut voivat aiheuttaa eroja esimuotin painossa, ulkonäössä ja mittatarkkuudessa.
Neulaventtiilin portin kuumakanavajärjestelmä käyttää liikkuvaa venttiilitappia portin avaamisen ja sulkemisen ohjaamiseen. Järjestelmä on suunniteltu hallitsemaan sulatteen pääsyä jokaiseen onteloon, ja se voi auttaa tuottamaan puhtaampia porttialueita ja johdonmukaisemman täytön, kun se on oikein suunniteltu, huollettu ja synkronoitu ruiskutusprosessin kanssa.
Daelong määrittelee PC-VG-sarjan venttiiliportin kuumakanavajärjestelmän tälle mallille. Lopulliset tulokset riippuvat kuumakanavan yleisestä rakenteesta, venttiilitappien kunnosta, lämpötilan säädöstä, ruiskutusasetuksista, jäähdytystehosta ja PET-hartsin valmistelusta. Ostajien tulee pyytää muottikoetta ja näytearviointia varmistaakseen suorituskyvyn todellisissa käyttöolosuhteissa.
Materiaalin valinta on olennaista korkeaonteloiselle PET-aihiolle, koska yksittäiset komponentit kokevat erilaisia lämmön, paineen, kitkan ja toistuvan mekaanisen liikkeen yhdistelmiä. Sopivat työkaluteräkset ja kuumakanavamateriaalit auttavat tukemaan mittojen vakautta, kulutuskestävyyttä ja luotettavaa pitkäkestoista toimintaa.
Seuraavassa taulukossa on yhteenveto materiaaleista ja teknisistä tiedoista, jotka Daelong on julkaissut tätä muottia varten.
| Komponentti | Määritelty materiaali | Julkaistu Hardness | Tekninen tarkoitus |
|---|---|---|---|
| Onkalo ja ydin | Saksa 2316 teräs | HRC 42–45; tarkkuuskarkaisu HRC 50-54 asti | Muodostaa esimuotin geometrian ja tukee kulutuskestävyyttä |
| Kaulan rengas | Saksa 2316 teräs | HRC 45–50 | Muodostaa kaulan viimeistelyn ja sulkemisen rajapinnan |
| Venttiilin tappi | Japani SKD51 teräs | HRC 58–60 | Ohjaa portin avaamista ja sulkemista |
| Hot runner -suutin | Yhdysvaltain berylliumkupari | HRC 37 | Tukee lämmönsiirtoa suutinkokoonpanossa |
| Jakotukin levy | H13 terästä | HRC 35–38 | Tukee kuumakanavan jakotukin rakennetta |
| Pohjalevy | P20 työkaluteräs | HRC 27–32 | Tarjoaa rakenteellista tukea muottikokoonpanolle |
Huomautus: Yllä olevat kovuusarvot noudattavat tuotesivulla julkaistuja teknisiä tietoja. Ostajien tulee vahvistaa lopulliset materiaalitodistukset, lämpökäsittelyn kunto, komponenttien tekniset tiedot ja tarkastuspöytäkirjat hyväksytyissä teknisissä asiakirjoissa.
Daelong raportoi myös koneistustoleransseiksi 0,003–0,005 mm, komponenttien vaihdettavuuden jopa 90 % ja esimuotin seinämän paksuuden samankeskisyyden ±0,0075 mm, kun L = 100 mm. Nämä ovat tärkeitä teknisiä arviointikohtia; niiden mittausmenetelmät, tarkastuspaikat ja hyväksymiskriteerit tulee sopia ennen tuotannon hyväksymistä.
96-ontelon konfiguraation ensisijainen etu on sen kyky muodostaa useita esimuotteja jokaisessa syklissä. Yhdistettynä sopivan kokoiseen ruiskutuskoneeseen, tasapainoiseen täyttöön, tehokkaaseen jäähdytykseen ja automatisoituun käsittelyyn, tämä asettelu voi auttaa valmistajia lisäämään tuotantoa ja hyödyntämään paremmin tuotannon lattiatilaa.
Kuitenkin tunnissa valmistettujen hyväksyttävien esimuottien todellinen määrä riippuu sykliajasta, koneen käytettävyydestä, prosessin vakaudesta, suunnitellusta huollosta ja hylättyjen osien prosenttiosuudesta. Tuotannon suunnittelussa tulisi siksi käyttää varmennettuja koetietoja pelkän ontelomäärän sijaan.
Tasainen aihion paino, kaulan mitat ja seinämän paksuus ovat välttämättömiä venytyspuhallusmuovauksessa. Onteloiden väliset erot voivat johtaa materiaalin epätasaiseen jakautumiseen, epäjohdonmukaiseen pullon lujuuteen tai lisääntyneeseen hylkäysprosenttiin.
Hyvin suunniteltu kuumakanava, tarkasti valmistetut muottikomponentit ja tasapainoinen jäähdytys voivat auttaa vähentämään näitä vaihteluita. Rutiininäytteenotto ja kaviteetin tunnistaminen ovat hyödyllisiä ongelmien havaitsemiseksi ennen kuin ne vaikuttavat suureen tuotantoerään.
Daelong tunnistaa vaihdettavan ontelorakenteen yhdeksi muotin teknisistä eduista. Vaihdettavat komponentit voivat yksinkertaistaa kohdennettua huoltoa, koska kulunut tai vaurioitunut osa voidaan huoltaa ilman, että koko muottikokoonpanoa vaihdetaan.
Ostajien tulee vahvistaa todellinen vaihdettavuuden laajuus, varaosien saatavuus, vaihtomenettelyt ja mittojen tarkistusvaatimukset. Nämä tiedot auttavat huoltotiimiä arvioimaan seisokit ja valmistelemaan tarvittavat varavarastot.
Nopea aihioiden valmistus riippuu muustakin kuin ruiskutussuorituskyvystä. Robotin käsittely-, jäähdytys-, kuljetus-, tarkastus- ja myötävirtapuhalluslaitteiden on toimittava yhdessä. Yhteensopivuus aiotun automaatiojärjestelmän kanssa vähentää manuaalista käsittelyä ja tukee ennakoitavampaa tuotannon työnkulkua.
29/25-kaulaviimeistely ja 96-onteloinen asettelu tekevät tämäntyyppisestä muotista sopivan pakkaustoimintoihin, jotka vaativat huomattavia määriä PET-aihiota. Valmiin pullon soveltuvuus riippuu kaulan rakenteesta, esimuotin painosta, hartsilaadusta, pullon geometriasta ja suunnitelluista täyttöolosuhteista.
Jokainen 29/25 kaulan viimeistely ei ole vaihdettavissa jokaisen pullon korkin tai täyttölinjan kanssa. Valmistajien tulee tarkistaa suljinpiirustukset, peukaloinnin havaitsevat ominaisuudet, sinetöintivaatimukset ja sovellettavat pakkausstandardit ennen kuin sitoutuvat muottien suunnitteluun.
Korkean ontelon muotin valinta edellyttää koko tuotantojärjestelmän tarkastelua pikemminkin kuin onkalomäärien tai ostohintojen vertailua. Teknisesti sopivan muotin tulee vastata tehtaalla käytettävissä olevaa konetta, hartsia, pullon suunnittelua, tuotantokohdetta ja huoltoresursseja.
Saat lisätietoja tuotteesta tutustumalla Daelongin 96-onteloiseen 29/25-kaulaiseen PET-aihiomuottiin, jossa on neulaventtiiliportti, ja sen laajemmasta valikoimasta PET-aihiomuottiratkaisuja.
Jopa tarkasti suunniteltu muotti vaatii säännöllistä huoltoa tasaisen suorituskyvyn ylläpitämiseksi. 96-onteloisessa järjestelmässä pieni ongelma, joka vaikuttaa useisiin onteloihin, voi tuottaa huomattavan määrän viallisia osia, jos se jää havaitsematta.
Ennaltaehkäisevä huolto voi vähentää odottamattomia seisokkeja ja tehdä komponenttien vaihdosta ennakoitavampaa. Sopivan huoltovälin tulee perustua tuotantoolosuhteisiin, hartsin laatuun, käyttötunteihin, tarkastustuloksiin ja valmistajan suosituksiin.
96-onteloinen PET-aihiomuotti sisältää 96 muovausonteloa ja voi tuottaa jopa 96 aihiota koko ruiskutusjaksoa kohti, kun kaikki ontelot toimivat oikein. Todellinen tuotantomäärä riippuu syklin ajasta, koneen suorituskyvystä ja tuotteiden hyväksymisastetta.
29/25-merkintä ilmaisee aiotun kaulan viimeistelykokoonpanon. Tarkat mitat ja suljinrajapinta tulee vahvistaa käyttämällä hyväksyttyä suunnittelupiirustusta, jotta varmistetaan yhteensopivuus valitun korkin ja pullon kanssa.
Neulaventtiilin sulkujärjestelmä ohjaa sulatteen sisäänpääsyä liikkuvien venttiilitappien kautta. Asianmukaisilla suunnittelu- ja prosessiasetuksella se voi parantaa portin konsistenssia, tukea kontrolloitua täyttöä ja vähentää tiettyjä porttiin liittyviä vikoja suuren volyymin ruiskuvalussa.
Daelong määrittelee yhteensopivuuden Nestal-ruiskuvalukoneiden kanssa, jotka on varustettu viiden aseman robottijärjestelmällä. Tarkat koneen malli- ja liitäntävaatimukset tulee vahvistaa ennen tilaamista, mukaan lukien puristusvoima, ruiskutuskapasiteetti, levyn mitat ja automaatiotiedot.
Julkaistut tekniset tiedot sisältävät Saksa 2316 -teräksen ontelolle, sydämelle ja kaularenkaalle; Japani SKD51 terästä; beryllium kupari kuuma juoksu suutin; H13 teräs jakotukin levy; ja P20-työkaluteräs pohjalevylle. Lopulliset materiaali- ja kovuusvaatimukset tulee vahvistaa osto-eritelmässä.
Valmistajien tulee säilyttää tasaiset kuumakanavalämpötilat, asianmukaiset ruiskutusparametrit, tehokas jäähdytys ja puhtaat valupinnat. Säännöllinen ontelokohtainen näytteenotto ja ennaltaehkäisevä huolto auttavat tunnistamaan poikkeamat ennen kuin ne aiheuttavat laajaa hylkäämistä.
Ilmoita kaulan viimeistelypiirros, aihion paino ja mitat, suunniteltu pullon käyttö, ruiskutuskoneen malli, tuotantokohde, hartsin tekniset tiedot, automaatiovaatimukset ja haluttu toimitusaikataulu. Nämä tiedot auttavat valmistajaa arvioimaan yhteensopivuutta ja laatimaan tarkemman ehdotuksen.
96-onteloinen PET-aihiomuotti neulaventtiilin sulkujärjestelmällä voi olla arvokas investointi pakkausvalmistajille, jotka haluavat korkeaa tuotantokapasiteettia, toistettavaa esimuotin laatua ja yhteensopivuutta automatisoitujen ruiskuvalutoimintojen kanssa. Sen pitkän aikavälin arvo riippuu täsmällisestä suunnittelusta, sopivista materiaaleista, tasapainoisesta täytöstä ja jäähdytyksestä, luotettavasta koneintegraatiosta ja kurinalaisesta huollosta.
Daelong yhdistää kokemuksensa ruiskumuottien valmistuksesta suuren volyymin PET-aihioiden valmistukseen tarkoitettuun tuotesuunnitteluun. Ennen ostopäätöksen tekemistä valmistajien tulee arvioida tekniset piirustukset, varmistaa koneen yhteensopivuus ja määrittää selkeät hyväksymiskriteerit muottikokeille ja lopulliselle toimitukselle.
Etsitkö luotettavaa PET-aihiomuottiratkaisua tuotantolinjallesi? Ota yhteyttä Daelongiinkeskustellaksesi 29/25 kaulan teknisistä tiedoista, aihioiden suunnittelusta, koneen kokoonpanosta ja lähtövaatimuksista. Vieraile tuotesivulla tai ota yhteyttä ja pyydä teknisiä tietoja ja tarjous räätälöitynä valmistustarpeisiisi.
